Розміри

Поперечно-клеєна деревина призначена для використання як конструктивний або неконструктивний елемент будівель і дерев’яних споруд.

Розмір СLT панелей – 3,5х18 м, товщина від 60 до 360 мм. Кількість шарів: 3-5-7-9.

Вологість: 10% (+/- 2%).

Щільність: 450 кг/м3 – 500 кг/м3. Міцність клеєного з’єднання між шарами: характерне з’єднання на зсув, отримане в результаті випробувань, становить 3,24 Н/мм2 (НД fv,k>1,25 Н/ мм2).

К-сть шарівТовщина mm.Конструкція плити
L1L2L3L4L5L6L7
360202020
380204020
390303030
3100304030
3120404040
51002020202020
51203020202030
51404020202040
51604020402040
51804030403040
52004040404040
514020-2020202040
516020-2020402040
518020-2030403040
520020-2040404040
522020-4030403040-20
722020-4030403040-20
722040-4020402040-40
726040-4030403040-40
728040-4040404040-40
730040-403040-403040-40
732040-404040-404040-40
928020-40402040204040-20
934040-40403040304040-40
936040-40404040404040-40
Показати повністю

Дошки: клас міцності відповідно до EN 338 ≥ T10 або ≥ C16. Товщина t 20–43 мм. Ширина b 105–204 мм. Відношення ширини b до товщини t некрайніх склеєних поперечних шарів b/t ≥ 4:1. Вологість деревини відповідно до EN 13183-2 10% (+/- 2%). У межах однієї поперечно-клеєної панелі різниця у вологості між окремими дошками не має перевищувати 5 %. Зубчаті з’єднання 20–43 мм.

Характеристика Розміри й технічні характеристики
Поперечно-клеєна дерев’яна панель
Товщина60–360 мм
Допуск за товщиною± 1 мм
Ширина≤ 3,50 м
Допуск за шириною± 3 мм
Довжина≤ 18,00 м
Допуск за довжиною± 3 мм
Кількість шарів3 ≤ n≤ 9
Кількість послідовних шарів з однаковим напрямком волокон≤ 3 для n ≥ 5
Максимальна ширина зазорів між сусідніми2 мм
дошками в поздовжніх або поперечних шарах
Дошки
Матеріалхвойні породи дерева
Клас міцності відповідно до EN 338≥ T10 або ≥ C16
Товщина t20–43 мм
Ширина b105–204 мм
Відношення ширини b до товщини t некрайніх склеєних поперечних шарівb/t ≥ 4:1
Вологість деревини відповідно до EN 13183-28–14 %
У межах однієї поперечно-клеєної панелі різниця у вологості між окремими дошками не має перевищувати 5 %.
Зубчаті з’єднанняВідповідно до ДСТУ EN 14080:2019 (EN 14080:2013, IDT)

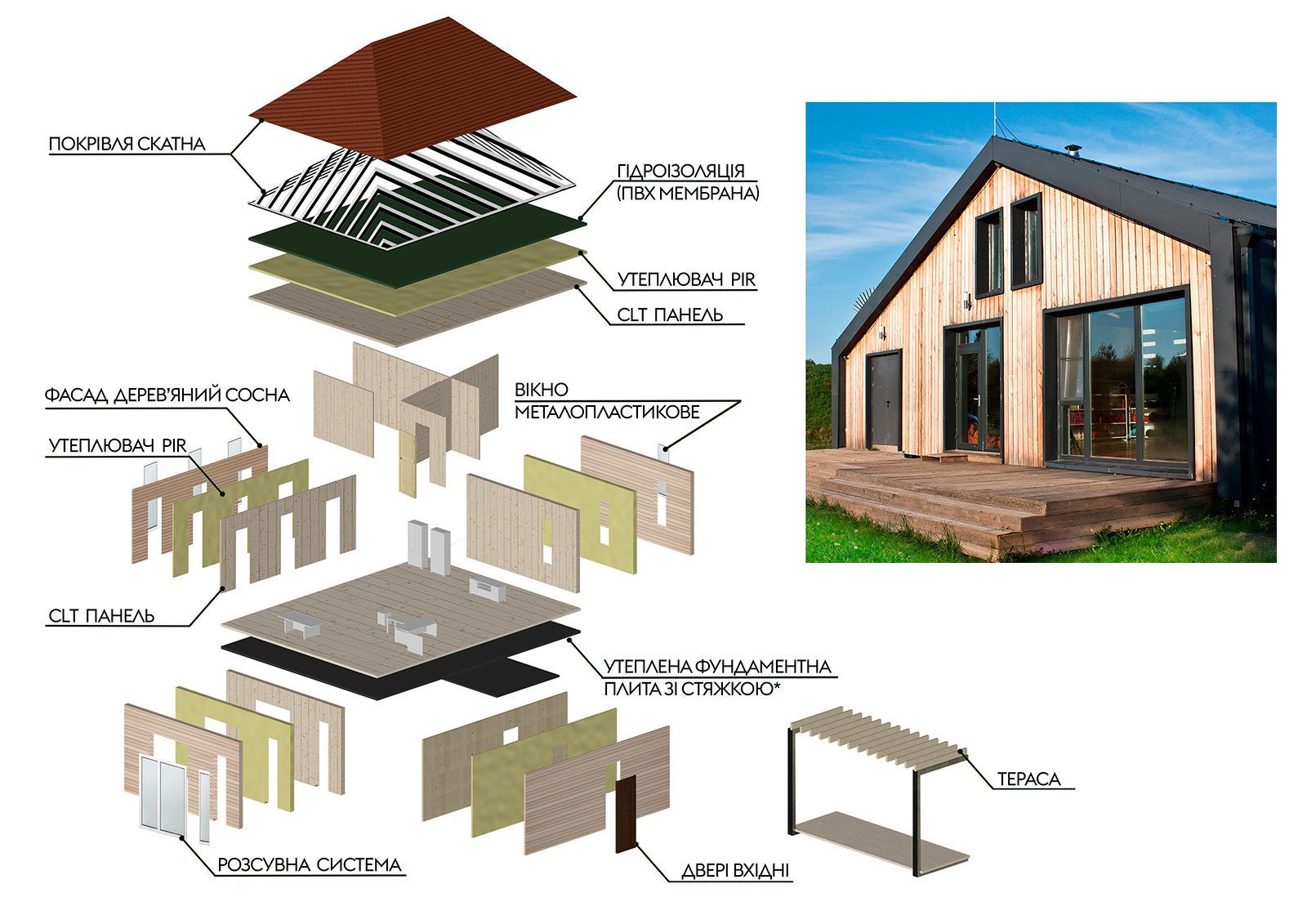

Приклад монтажу будинку

Вогнестійкість

СLT панелі відповідають усім пожежним будівельним нормам. Завдяки повільному обвуглюванню та поперечному розташуванню шарів деревини, забезпечується ефективний протипожежний захист. Вогнестійкість - це час, протягом якого конструкція чинить опір вогневому впливу, зберігаючи при цьому розрахункову несучу здатність. Рейтинг вогнестійкості відноситься до часу, який компонент будівлі може витримати, під час пожежі та порушення її цілісності.

СLT має передбачувану швидкість обвуглювання - приблизно 0,7 мм/хв. Обвуглений шар, який утворюється при горінні, діє як ізолюючий, для внутрішніх шарів, тим самим захищаючи елементи конструкції від подальших втрат міцності. Найуразливіший компонент цієї системи, як правило, з'єднувальні елементи, через швидке зниження міцності сталі при високих температурах.

Для протидії цьому необхідно, щоб усі з'єднувальні елементи знаходилися усередині деревини або покриті вогнестійкою фарбою. Додатковий захист надають покриття. Кожна додаткова дошка гіпсокартону, товщиною 16 мм, додає приблизно 40 хвилин підвищеної вогнестійкості. Кожен шар гіпсокартону, товщиною 13 мм, додає приблизно 25 хвилин захисту.

Безпека у разі пожежі (BWR2)

Реакція на вогонь:
Euroclass D-s2, d0

Стійкість до вогню:
Euroclass Dfl-s1

Швидкість вигорання3):
β0 = 0,65 мм/хв
βn = 0,7 мм/хв

Результат випробувань:
M0, M0 1ГК, REI 60, REI 120

Теплопровідність має 0,13 Вт/мК, у порвнянні з бетоном,який має 1,4 Вт/мК

Енергозбереження та утримання тепла BWR6, ДСТУ Б EN 10077-2:2022.
CLT має порівняно високу теплоємність (теплову інерцію). Зазвичай вона становить близько 2100 Дж/кг°C у порівнянні з бетоном, який має близько 880 Дж/кг°C.

Дана програма надає можливість швидко оцінити наступні параметри:

  • теплопровідність
  • вплив на навколишнє середовище
  • параметри вологоізоляції, точки роси
  • теплозахист (захист від впливу сонячного випромінювання)

Для різних варіантів компоновки (розташування) шарів теплоізоляції, шумоізоляції, захисту від вологи, оздоблення і т.д. для різних елементів конструкції будівлі (стіна, стеля, підлога, перекриття, покриття).

Питання/відповіді

Що таке CLT панелі?

CLT (англ. Cross-Laminated Timber) – це суцільна дерев’яна панель, яка складається з перехресно розташованих, склеєних між собою, шарів хвойної деревини. CLT - унікальний будівельний матеріал, що впевнено конкурує зі сталлю та бетоном. Він є екологічно чистим та енергоефективним, маючи високі показники щодо міцності та жорсткості.

Де виробляються CLT панелі?

CLТ панелі та конструкції з них виробляються ТОВ «Українська холдингова лісопильна компанія», під брендом СLT REZULT. Лісопильна компанія входить в ТОП 10 найбільших лісопильних майданчиків Східної Європи. Наш індустріальний парк – 200 га, обсяг переробленої деревини за рік складає понад 1,2 млн метрів кубічних, 95% нашої продукції експортується у 45 країн світу. Потужність виробництва CLT в рік становить 91 тисяча метрів кубічних, а це 7,5 тисяч метрів кубічних на місяць. Виробничі потужності: Україна, 11501, Житомирська обл., м Коростень, вул. Сергія Кемського 11-Б

Як виробляються панелі?

Дошки для СLT, виготовлені з сосни, сушаться, зрощуються на шип по довжині, укладаються у шари, на які наноситься клей. Після – етап склеювання у пресі, наступним етапом є шліфування. Потім в них роблять дверні та віконні прорізи, а канали і майданчики фрезеруються, для прокладки різних комунікацій. Все це відбувається на обробних центрах з ЧПУ з високою точністю. Для даних процесів використовується обладнання провідних світових виробників Ledinek і Hundegger  У виробництві використовується клей за типом 1 (PUR) – однокомпонентний рідкий поліуретановий клей, який не містить формальдегідів, згідно EN 301,  EN 15425, та  шкідливих для здоров’я розчинників.

Який розмір мають СLT панелі?

Розмір СLT панелей – 18 м по довжині і 3,5 м по ширині, товщина від 60 до 360 мм.

Кількість шарів: 3-5-7-9.

Вологість: 10% (+/- 2%).

Щільність: 450 кг/м3 – 500 кг/м3.

Панелі на заводі вирізаються згідно архітектурному проекту, та можуть бути різного розміру та товщини.

Чи є технологія CLT економнішою за інші методи будівництва?

Так, технологія – CLT є економнішою за рахунок: зменшення фундаменту, так як  CLT легший за традиційні будівельні матеріали; збільшення корисної площі, за рахунок меншої товщини стін; готового внутрішнього оздоблення – чистової CLT; швидкості – дім збирається з готових деталей, економії коштів за рахунок скорочення часу будівництва, меншої кількості робітників та механізмів; готових прорізів та штроб для комунікацій; можливості добудови готових конструкцій.

Де використовуються CLT панелі?

В будівництві одно та багатоповерхових будинків для індивідуальних та багатоквартирних помешкань, а також помешкань загального користування (готелі, школи, казарми, гуртожитки, лікарні та інше) як споруди, що швидко будуються. Також при реконструкції або добудові верхніх поверхів будівлі, що є можливим внаслідок легкості конструкцій.

Чи є CLT панелі сертифікованими?

Так, якість продукції  CLT Rezult підтверджена сертифікатами, які підтверджують вогнестійкість, міцність та екологічність.

Скільки поверхів можна побудувати з CLT?

В Європі багато житлових і громадських будівель будують з панелей CLT.

CLT є одночасно міцним і пружним матеріалом, що дозволяє нам легко нарощувати додаткові поверхи, — наприклад, навантаження на панель товщиною 100 мм і висотою 2500 мм становить понад 120 тон. Світові інженери та дизайнери провели ряд досліджень і розрахунків, встановивши, що з таких панелей можна будувати навіть хмарочоси, наприклад - висотою до 44 поверхи (проект будується у Чикаго). Також панелі CLT використовуються для будівництва приватних, одноповерхових будинків та складних архітектурних проектів.

Який термін служби будинку, побудованого з CLT?

При правильних методах будівництва, термін служби може бути дуже довготривалим. На прикладі старих дерев’яних будинків стає зрозуміло, що термін експлуатації в кілька сотень років – не рідкість. А з сучасними технологіями будинки ще більш стійкі та надійні. У Европі ця технологія вважається передовою, тож европейці будують важливі для міст будівлі, розраховуючи на довгий термін придатності.

Чи не притягує CLT вологу і плісняву?

Ні, тільки погано висушена і неправильно оброблена деревина може притягувати  вологу, тому що вона скраплюється на поверхні, яка має більш низьку температуру, в порівнянні з навколишнім повітрям. Навпаки, вся деревина CLT висушена до рівня вологості вологості 10% (+/- 2%), і надалі залишається в природному стані - «дихає», як це відбувається в природі. Це означає, що ваш будинок з плит CLT може збалансовано поглинати будь-яку вологість з навколишнього середовища та знову вивільняти її, коли повітря стає сухим, балансуючи у проміжку +2% -2%.

Чи є СLT панелі пожежобезпечними?

СLT винятково добре справляється з пожежами, завдяки повільному обвуглюванню та самоізолюючим властивостям деревини, що забезпечує ефективний протипожежний захист. Рейтинг вогнестійкості відноситься до часу, який компонент будівлі може витримати, під час пожежі та порушення її цілісності. СLT має передбачувану швидкість обвуглювання - приблизно 0,7 мм/хв. Обвуглений шар, який утворюється при горінні, діє як ізолюючий, для внутрішніх шарів, тим самим захищаючи елементи конструкції від подальших втрат міцності.

Яка історія виникнення CLT?

Розвиток технології CLT відбувся на початку 1990-х років у Швейцарії. У 1996 році, у Австрії,

провели спільне дослідження, результатом якого було виникнення терміну CLT (англ. Cross-Laminated Timber). На початку 2000-х рр. використання CLT в будівництві значно

збільшилося, і тепер це поширений метод будівництва в Австрії, Німеччині, Швейцарії,

Швеції, Норвегії та Великобританії. Північна Америка також починає активно використовувати CLT у конструкціях. А в Україні це нова технологія, яку почала впроваджувати компанія CLT Rezult.

Чи є деформація та усадка деревини проблемою в будівлях з CLT?

Ні. Перпендикулярно-поперечне розташування волокон деревини в CLT забезпечує дуже стабільний розмір панелі, що нівелює будь-яку значну деформацію або усадку. Це – головна різниця між звичайними дерев'яними панелями з масиву і традиційними дерев'яними каркасними системи.

Яка акустика у будівлях з CLT?

Акустичні характеристики CLT є відмінними та еквівалентними іншим методам будівництва.

Перехресно-клеєна деревина дозволяє досягнути високих звукоізоляційних акустичних характеристик

як для стелі, так і для стін. Як і у інших формах будівництва, акустика CLT не повністю залежить від основного матеріалу. Для забезпечення необхідної акустичної продуктивності використовують сполучення елементів, що покривають стіни або стелю.

Будівля з CLT термічно краща ніж сталь або бетон?

Так. Деревина є поганим теплопровідником, а значить - хорошим теплоізолятором. Низька природна теплопровідність (0,13 Вт/мК) і висока теплоємність (2,10 кДж/кг).Сталь і бетон, напроти, є гарними провідниками, що означає, що вони більше віддають тепло. Додаткова перевага CLT є в тому, що точний характер виробничого процесу забезпечує відсутність витоку повітря. Тому, бажана температура повітря підтримується всередині будівлі і не втрачається у зовнішнє середовище, однаковою мірою стосується як охолодження, так і опалення.

Чи можна використовувати CLT для інших будівель, крім житлових?

Так. CLT вже використовувався для створення різних типів будівель, включаючи школи, дитячі садочки, офіси, торгові центри, медичні заклади, спортивні комплекси, музеї, урядові будівлі та інші.

Чи можна використовувати CLT для будівництва приватних будинків?

Так. Будівництво одноповерхових або малоповерхових будинків, з використанням CLT, є надзвичайно популярним у Європі та вважається продуктом преміум-класу на ринку.

Як використання CLT покращує якість вашої будівлі?

Високоточне виробництво деталей з CLT забезпечує більш жорстке ущільнення конструкцій будівлі, що гарантує кращі загальні теплові характеристики. Легка конструкція з CLT не вимагає міцного фундаменту. Швидко монтується. Можна використовувати будь-яке оздоблення фасаду та стін. А головне – це екологічно чистий будинок з можливістю збереження краси фактури натуральної деревини.

Як себе веде будівля CLT при землетрусах та інших навантаженнях?

Добре сконструйована дерев’яна будівля працює набагато краще, ніж бетонна будівля, при землетрусах та інших навантаженнях. Будівлі з CLT є дуже пружними і добре розсіюють енергію, також, це сильно залежить від механічних з'єднань, використовуваних під час

будівництва. Останні випробування багатоповерхового CLT будівництва, проведені Trees and Timber (Дослідницький інститут Італії в Японії) з'ясували, що структура працює надзвичайно добре в суворих умовах землетрусу. Будівля, яка була використана в тесті, в Японії, пізніше була розібрана і реконструйована в Італії, для постійного користування.

Яка деревина використовується у виробництві CLT?

Сосна, яка постачається з екологічно чистих лісів України, та має сертифікат FSC.

Деревина – єдиний стійкий конструкційний матеріал, який зберігає вуглець протягом усього життєвого циклу. Лісові господарства працюють таким чином, що висаджують молоді дерева,  замість старих, які заготовляють.
